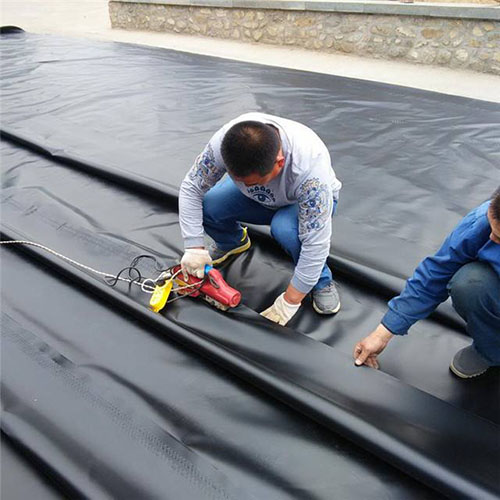

在土工膜焊接實(shí)驗(yàn)中得出結(jié)論，相同充氣時(shí)間和充氣壓強(qiáng)條件下，焊縫剪切強(qiáng)度隨著土工膜厚度的增加而增加，且曲線變化幾乎一致。
     熱焊法對(duì)不同厚度的HDPE土工膜在焊縫剪切強(qiáng)度方面表現(xiàn)出良好的穩(wěn)定性，無論充氣壓力多少，充氣時(shí)間長(zhǎng)短，相同土工膜厚度試驗(yàn)條件下所有試驗(yàn)組的焊縫剪切強(qiáng)度值大小及其變化相近，充氣壓力和充氣時(shí)間對(duì)土工膜焊縫剪切強(qiáng)度影響很小，剪切強(qiáng)度變化系數(shù)最大為6.72%，最小僅為0.81%。

土工膜焊縫剪切破壞主要發(fā)生在焊縫區(qū)域與土工膜母材連接處的薄弱部位，在土工膜焊縫施工中應(yīng)當(dāng)引起重視。
